Станок оптоволоконной лазерной резки, открытого типа: FLC-3015D-1500W

1. Устройство станка

1.1. Оптоволоконные лазерные источники MAXPHOTONICS

Модульная и резервируемая конструкция оптоволоконного лазерного источника MAXPHOTONICS обладает многими преимуществами: небольшими размерами, легким весом, удобством перемещения, простотой интеграции, устойчивой работой, сверхнизким коэффициентом затухания лазерного излучения и высоким уровенем безопасности.

1.2. Специализированная лазерная головка с автофокусом для резки

Оптоволоконная режущая головка WORTHING или RAYTOOLS с автоматической фокусировкой и автоматической системой слежения позволяет автоматически регулировать оптимальное фокусное расстояние в процессе работы.

Скорость перфорации в несколько раз выше, чем у традиционной режущей головки.

Система автоматического слежения позволяет избежать технологических сложностей с изменениями фокусного расстояния при неровностях поверхности листового металлопроката (заготовок).

– Разработана оптимизированная оптическая конфигурация, а также улучена система подачи ровного и эффективного газо-воздушного потока;

– Диапазон автоматической фокусировки +10 ÷ –12 мм, с точностю регулировки до 0,05 мм;

– Используется держатель зеркала выдвижного типа, который позволяет быстро и легко заменить защитную линзу;

– Коллиматорные и фокусные линзы покрыты композитной пленкой, которая обеспечивает высокое оптическое качество и эффективность резки.



1.3. Конструктивные особенности цельносварной станины станка



– На станке применена портальная подвижная конструкция из дюралюминиевой балки, изготовленная методом авиационного литья (под давлением).

Станина станка сварена из профильных труб.
Преимущество такой конструкции в том, что она прочнее и жестче, а количество сварных швов меньше, чем при сварке станины из листовых деталей.
Станина проходит комплексную термическую и механическую обработку.
В соответствии со стандартом производства крупногабаритных станков, комплексная обработка проводится в следующем порядке:



а). Рельефный отжиг и вибрационное старение;

б). Предварительная (черновая) механическая обработка;

в). Окончательная (чистовая) механическая обработка.

Это значительно снижает внутренние напряжения в конструкции станины, возникающие при сварке и механической обработке.





– Ряд дополнительно поставляемого оборудования для высокоточной обработки различных материалов гарантирует высокий уровень точности станка (например: фрезерная головка для модификации в крупногабаритный портальный фрезерный станок и лазерный интерферометр);

– Автоматическая система заправки маслом, система удаления шлака и автоматическая аспирационная система удаления пыли и дыма обеспечивают безопасность узлов, установленных в корпусе станины станка и рабочей зоны.



1.4. Система трансмиссии



В конструкции станка используются высокоточные зубчатая реечная передача YYC и направляющие линейного перемещения HIWIN.

А также, используются японского производства серводвигательная система FUJI или YASKAWA, и французский редукторный механизм замедления скорости (редукции) MOTOREDUCER, для обеспечения точности работы станка при высокоскоростном движении.



1.5. Система управления и электрические компоненты





В станке используется система CYPCUT.

Модель FSCUT1000 / 2000 является оптимальной для конфигурации станка оптоволоконной лазерной резки мощностью 1500 Вт.

Модель клеммной платы – BCL4562 / BCL3766.

В электрической части станка используются электротехнические компоненты производства Schneider.

1.6. Установки водяного охлаждения S&A или HANLI



Установки водяного охлаждения марки S&A и HANLI отличаются более низким энергопотреблением.

Они надежно обеспечивают безопасную работу лазерного источника и лазерной головки.



2. Список основных узлов и комплектующих

№	Узлы и комплектующие	Производители (бренды)	Страна производитель
1	Оптоволоконный лазерный источник	RAYCUS или MAXPHOTONICS	КНР
2	Лазерная режущая головка	WSX или RAYTOOLS	КНР, Швейцария
3	Станина станка	CCI	КНР

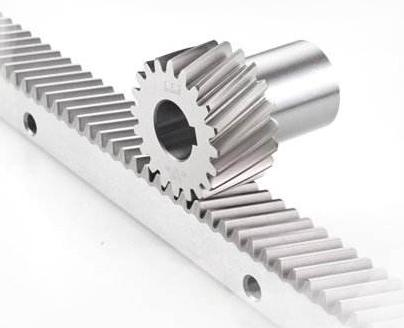

4	Реечная передача (зубчатая рейка и шестерня)	YYC	КНР

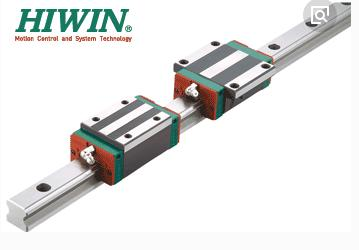

5	Направляющие линейного перемещения	HIWIN	КНР
6	Пневматические узлы	SMC	Япония
7	Электрические комплектующие	SCHNEIDER	Франция

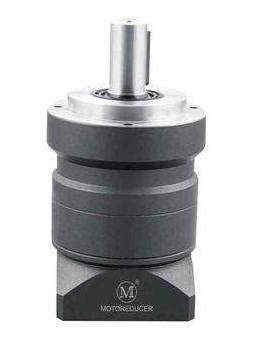

8	Редуктор	MOTORREDUCER	Франция
9	Система ЧПУ	CYPCUT	КНР
10	Серводвигатель и привод	FUJI или YASKAWA	Япония
11	Установка водяного охлаждения	S&A или HANLI	КНР

3. Область применения

Данные станки оптоволоконной лазерной резки соответствуют требованиям обработки деталей большинства отраслей промышленности благодаря устойчивой точности обработки.

В настоящее время станки лазерной резки широко применяются в электронной промышленности, в производстве электротехники, механического оборудования, литиевых батарей, упаковок, солнечных панелей и светодиодов, в автомобильной промышленности и других отраслях.





Лифты

Автозапчасти

Холодильники

Спортивный тренажер

Металлоконструкции

Трубчатые детали

Абажур

Металлическая мебель

Станки оптоволоконной лазерной резки применяются для обработки листового металлопроката в следующих отраслях промышленности: авиационная и космическая промышленность, электроника, производство электроприборов, деталей метрополитена, автомобилестроение, производство зерноперерабатывающего оборудования, текстильного оборудования, строительной техники, производство высокоточных деталей, судостроение.



4. Технические параметры



№	Основные параметры	Значение
1	Рабочая зона (ширина × длина)	1530 мм × 3050 мм
2	Минимальная ширина реза	˂ 0,1 мм
3	Точность позиционирования	± 0,02 мм
4	Точность повторного позиционирования по осям X и Y	0,02 мм/м
5	Максимальная скорость холостого перемещения	100 м/мин
6	Максимальное ускорение	1,0 м/с²
7	Грузоподъемность рабочего стола	600 кг
8	Масса станка в сборе	2500 кг



5. Технические требования к рабочему месту и условиям эксплуатации



№	Наименование	Технические данные
1	Электропитание	Источник питания: 380 В 50 Гц / 220 В 60 Гц;
		Стабильность 3-х фазного напряжения: + 5 %;
		Скорость регулировки выходного напряжения: менее 2 %.
2	Воздух и вспомогательные технологические газы	Сжатый воздух: очищенный и осушенный;
		Кислород (O2): технический кислород 99,5 % или кислород высокой чистоты: 99,95 %;
		Азот (N2): технический азот 99,6 % или азот повышенной чистоты 99,95 %.
3	Листовой металлопрокат	Однородный по структуре и химическому составу металлопрокат¹;
		С ровной² и чистой³ (или очищенной) поверхностью.
4	Подача сжатого воздуха	Безмасляный винтовой воздушный компрессор (не менее 12 кгс/см²) с водомасляным сепаратором и осушителем воздуха;
		Емкость воздушного ресивера: 1 м³.
5	Вода охладителя	Деионизированная, дистиллированная или очищенная вода.



Примечания:

1. Однородный по структуре и химическому составу листовой металлопрокат из конструкционной углеродистой или нержавеющей стали, алюминиевых сплавов, меди и ее сплавов и т.д.
2. Листовой металлопрокат должен быть без деформаций, т.е. без изгибов, местных неровностей, волнистости, выпуклостей, вмятин и т.д., а также без разнотолщинности.
3. Поверхности листового металлопроката должны быть без коррозии (ржавчины), окалины, антикоррозионной смазки и других загрязнений.



5.1. Основание под станок



Пол (фундамент) площадки под станок должен быть ровным и чистым, а также должен быть выполнен в соответствии с требованиями проекта фундамента (пола).



5.2. Требования к микроклимату на месте установки станка



1. Требования к температуре: станок может быть установлен в цеху, где диапазон температур составляет от – 10 ºC до + 40 ºC, но для нормальной работы лазера требуется температура + 18 ºC ÷ 25 ºC.

При невозможности поддержания требуемой температуры в цеху, лазерный источник должен быть размещен в отдельном помещении, оборудованном промышленным кондиционером;

2. Требование к влажности воздуха: ≤ 70 % (только для лазерного источника);
3. Требования к степени запыленности воздуха: ≤ 1 мг/м³ и установке дополнительной вытяжной вентиляции (при отсутствии или недостаточной производительности вытяжной вентиляции).



5.3. Требования к рабочей зоне для установки чиллера, воздушного компрессора и осушителя воздуха



1. Охладитель-осушитель и воздушный компрессор могут быть размещены на открытом воздухе, окружающая среда должна быть сухой, без пыли, защищенной от дождя и т.д.

Длина одной соединительной водопроводной трубы между охладителем и лазером не должна превышать 10 м;

2. Если чиллер, воздушный компрессор и охладитель-осушитель размещены в помещении, необходимо обеспечить низкую запыленность и хорошую вентиляцию, а нагретый воздух, выходящий из охладителя, должен отводиться наружу.



5.4. Требования к режущим газам



Чистота газов, используемых для резки, должна соответствовать нижеследующим процентам чистоты.

Однако, производитель может самостоятельно выбирать чистоту газов в зависимости от фактических результатов резки (качества резки, марки стали и цветных металлов, затрат на резку и т.д.):

Технический азот 99,6 % или азот повышенной чистоты 99,95 %;

Технический кислород 99,5 % или кислород высокой чистоты: 99,95 %.



5.5. Требования к охлаждающей воде



1. Необходимо использовать только деионизированную или дистиллированную воду.

При отсутствии очищенной воды, поставляемой в ёмкостях, предназначенной для охладителей, нельзя использовать непригодную воду (водопроводную, минерализованную и т.д.), иначе это сократит срок службы лазера;

2. В регионах, где зимой сильные морозы, охладитель следует устанавливать в помещении с температурой выше 0 ºC



5.6. Требования к месту установки лазерного станка



1. После установки и выверки станины станка, угол наклона станины не должен превышать 5°;
2. Требования к окружающему пространству лазерного станка: ширина свободного пространства (прохода) вокруг лазерного станка по периметру должна быть не менее 1,5 м, а расстояние от верхней точки станка до потолка (т.е., подпотолочное пространство) должно быть не менее 1 м;
3. Микроклимат (т.е., температура и влажность воздуха производственной среды) в рабочей зоне: температура воздуха должна быть на уровне + 25 ºC, с незначительными колебаниями в процессе работы ± 2 ºC.

Влажность воздуха должна быть не более 75 %, без конденсатообразования.

Рекомендация Заказчику: при затруднительности создания и поддержания необходимого микроклимата в производственном цеху, лазерный источник должен быть размещен в отдельное помещение с промышленным кондиционером;

4. Требования к основанию пола (фундаменту): нагрузка на пол не менее 1500 кг, и пол должен быть ровным или выровненным, высота неровностей – не более 6 мм;
5. Вблизи лазерного станка не должно быть оборудования, работающего с повышенной вибрацией (кузнечно-прессовое оборудование, долбежные станки и т.д.), то есть лазерный станок не должен устанавливаться на вибрирующее основание (пол);
6. Требования к электропитанию: 380 В ± 10 %, 50 Гц, трехфазный, с заземленной нейтралью.

Выход стабилизатора напряжения 380 В ± 2 %, 50 Гц, трехфазный, с заземленной нейтралью, 50 кВА.



6. Установка (монтаж), обучение, послепродажное обслуживание



6.1. Проверка качества и приемка



Приемка оборудования должна осуществляться в строгом соответствии с международными стандартами и стандартами предприятия компании SHANG CO., LTD.

Стандарты CCILASER устанавливают подробные требования к производственной среде и условиям труда, основным техническим требованиям, требованиям к охлаждению, безопасности лазерного излучения, электробезопасности, методам испытаний, техническому контролю и приемке, упаковке и транспортировке в процессе производства.

Компания SHANDONG CCI CO., LTD. прошла международную сертификацию по системе управления качеством ISO 9001 и создала систему обеспечения качества для разработки, производства и обслуживания лазерного оборудования для обработки металлопроката малой, средней и высокой мощности.



6.2. Сервис



6.2.1. Обучение и установка (монтаж)



После предварительной приемки оборудования Заказчиком (оператором), мы проведем профессиональное обучение по 2-3 технологическим процессам и техническому обслуживанию станка на производственной площади Заказчика (оператора).



Программа обучения включает:



1. Общие знания по лазерной безопасности;
2. Основные принципы работы лазера и устройство станка лазерной резки;
3. Специальные навыки работы с лазерной резкой;
4. Меры безопасности при эксплуатации станка лазерной резки;
5. Ежедневное техническое обслуживание оборудования;
6. Навыки настройки лазера и замены комплектующих.



Продолжительность обучения составляет около 5 дней.





6.2.2. Установка (монтаж) и пусконаладка



После поставки станка лазерной резки Заказчику (Сторона A), Поставщик (Сторона B) обязан при содействии Заказчика произвести монтаж, пусконаладку и ввод станка в эксплуатацию на площадке Заказчика, привозить необходимые специальные инструменты и пусконаладочное оборудование, а также провести повторное обучение технического персонала по эксплуатации и техническому обслуживанию Заказчика.



6.2.3. Послепродажное обслуживание



Компания CCILASER предоставляет 2-летнюю гарантию на приобретаемое Заказчиками оборудование с пожизненным техническим обслуживанием.

В течение гарантийного срока, в случае выхода оборудования из строя и повреждения деталей (за исключением человеческого фактора и форс-мажорных обстоятельств), Компания CCILASER выполнит бесплатный гарантийный ремонт, а необходимые запасные части будут предоставлены без оплаты (за исключением расходных деталей и материалов).

По истечении гарантийного срока стоимость технического обслуживания будет взиматься в соответствии с фактическими затратами на техническое обслуживание.

Компания CCILASER ежегодно несколько раз проводит выездные проверки всех Заказчиков (пользователей) и обеспечивает техническую поддержку в любое время суток.

Наша компания несет ответственность за обеспечение Заказчиков (пользователей) соответствующими запасными частями в течение длительного времени.

Время реагирования на запросы в рамках послепродажного обслуживания: 2-12 часов. После получения заявки на ремонт от Заказчика (оператора станка) инженер по послепродажному обслуживанию дает четкий ответ по устранению неисправности или прибывает на место установки оборудования в течение 24 часов.



6.3. Стандарты производства, контроля и приемки для станков оптоволоконной лазерной резки



Производство, контроль и приемка продукции компании должны соответствовать стандартам предприятия, которые относятся к следующим национальным стандартам КНР:



GB7247	Радиационная безопасность, классификация оборудования, требования и руководство пользователя для лазерных изделий
GB2421	Основные правила испытаний на воздействие окружающей среды для электронных изделий
GB/TB360	Технические характеристики (Спецификация) прибора для измерения мощности энергии лазерного излучения
GB/T13740	Метод измерения угла расходимости пучка лазерного излучения
GB/T13741	Метод измерения диаметра пучка лазерного излучения
GB/T15490	Основные технические характеристики твердотельных лазеров
GB/T13862-92	Метод измерения мощности лазерного излучения
GB2828-2829-87	Периодический контроль партии за партией по методу отбора образцов по признакам и таблице отбора образцов



6.4. Гарантия качества и меры по обеспечению поставки



6.4.1. Меры по обеспечению качества продукции



Наша компания осуществляет свою деятельность в строгом соответствии с принятой на международном уровне системой качества ISO 9001.

Для эффективного обеспечения качества продукции и предотвращения попадания некачественной продукции в последующий технологический процесс, необходимо проводить входной контроль, многоступенчатый технический контроль на всех этапах производства и приемочный контроль качества, с момента получения и складирования комплектующих, материалов и сырья до поставки готовой продукции потребителям.

За счет непрерывного контроля производственного процесса достигается цель эффективного контроля качества продукции, и вся производимая и отгружаемая продукция соответствует предъявляемым требованиям стандарта ISO 9001.



6.4.2. Меры по обеспечению поставки



Компания прошла сертификацию системы качества ISO 9001. Производство и вся деятельность осуществляются в строгом соответствии с данным стандартом.

Весь процесс, начиная с подписания договора и заканчивая доставкой продукции заказчику, находится под строгим контролем. Каждый договор контролируется до полного исполнения.

Благодаря такой системе Компания может гарантировать своевременную доставку продукции надлежащего качества и в необходимом количестве.



Упаковка и транспортировка



Упаковка со стороны Поставщика (Сторона Б) должна соответствовать стандартам транспортной упаковки для государственных железных дорог или автомобильных дорог.

Упаковка в прочные деревянные ящики предназначена для перевозки на дальние расстояния автотранспортом или поездами, является влагостойкой, защищает от коррозии и повреждений от ударов, а также небрежного обращения (при транспортировке или погрузочно-разгрузочных работах) и подходит для подъема груза целиком.





7. Стоимость работ (станок оптоволоконной лазерной резки мощностью 1500 Вт)



Наименование		Вариант 1: Сжатый воздух	Вариант 2: O2 Кислород	Вариант 3: N2 Азот
Потребление энергии	Лазерный источник	6 кВт	6 кВт	6 кВт
	Водяной охладитель	3,1 кВт	3,1 кВт	3,1 кВт
	ЧПУ и привод станка	6 кВт	6 кВт	6 кВт
	Оборудование удаления пыли и дыма	3 кВт	3 кВт	3 кВт
Замена быстроизнашиваемых деталей		0,2 долл. США в час	0,2 долл. США в час	0,2 долл. США в час
Потребление воздуха и вспомогательных газов		11 кВт	1 долл. США в час	4,4 долл. США в час
Суммарная мощность станка		29,1 кВт	18,1 кВт	18,1 кВт
Среднее энергопотребление (эффективность резки составляет примерно 60%)		29,1 кВт×60%=18,7 кВт	18,1 кВт×60%=10,86 кВт	18,1 кВт×60%=10,86 кВт
Общая стоимость работ (из расчета стоимости за 1 кВт×ч – 0,2 долл. США		18,7×0,2+0,2=3,94 долл. США	10,86×0,2+1,2=3,372 долл. США	10,86×0,2+4,6=6,772 долл. США



Примечание: Калькуляция себестоимости работ приведена в качестве примера.



8. Параметры резки оптоволоконным лазером мощностью 1500 Вт



Листовой прокат	Толщина (мм)	Скорость резки (м/мин)	Вспомогательные газы	Давление (кгс/см², МПа)
Конструкционная сталь (углеродистая)	1	7-11	O2	1
	2	5-6,5	O2	0,5-0,8
	3	2,8-3,8	O2	0,25-0,4
	4	2,5-3,2	O2	0,15-0,2
	5	1,8-2,5	O2	0,15-0,2
	6	1,6-2,2	O2	0,1-0,15
	8	1,1-1,5	O2	0,1-0,15
	10	1,0-1,2	O2	0,1-0,15
	12	0,9-1,0	O2	0,1-0,15
Нержавеющая сталь	1	10-15	N2	Не менее 1,1
	2	5,0-7,0	N2	Не менее 1,5
	3	3,0-4,0	N2	Не менее 2
	4	2,0-2,8	N2	Не менее 2
	5	1,2-1,7	N2	Не менее 2
	6	0,7-1,0	N2	Не менее 2
	8	0,5-0,7	N2	Не менее 2



Примечание: В таблице приведены справочные данные для ознакомления.

Практические значения скорости резки зависят от химического состава (марки) листового металлопроката (содержания углерода или легирующих элементов), чистоты газов, воздуха и т.д.
